Твердомер в смартфоне. Уникальные возможности, уже доступные для Вас!
Количество приборов доступное для отгрузки - ограничено. Возможна модернизация уже проданных приборов с доустановкой модуля Bluetooth*.
Твердомер в телефоне
Выполняйте измерение твердости, калибруйте прибор, настраивайте удобный вид отображения значений и сохраняйте результаты измерений твердомера с помощью мобильного устройства благодаря специальному приложению NOVOTEST Lab для Android.
Никогда ещё твердомеры не имели таких возможностей! С помощью Bluetooth-соединения Ваш смартфон подключается к твердомеру и вы получаете совершенное новое устройство - твердомер нового поколения. Интуитивно понятный интерфейс самого приложения, широкие возможности по документированию результатов контроля, доступ в Интернет, сенсорный экран, камера, микрофон и GPS приемник мобильного устройства превращает ваш твердомер в что то совершенно уникальное и недоступное ранее.
С помощью приложения вам будут доступны:
С помощью функции поделиться измерением вы сможете отправить ссылку на запись в архиве измерений для просмотра другим человеком на любом ПК.
Пример такой тестовой записи вы сможете посмотреть по ссылке ниже. Нажмите на ссылку и посмотрите пример записи архива:
https://www.novotest.info/share/136WrdkDTnkicj0O92fORv4I3cJivLosq
Вы сможете аналогично делиться ссылками на записи измерений со своими коллегами и заказчиками.
Для приборов с Bluetooth доступен онлайн сервис для просмотра записей архивов приборов. Сервис работает с архивами измерений приборов, оснащенных Блютус и сохраненных в облачном хранилище Google Drive.
На этом же сайте можно просмотреть отдельных записи архивов, которыми с вами поделились в виде ссылки или QR кода.
С примером записи архива вы можете ознакомиться по ссылке: https://www.novotest.info/share/136WrdkDTnkicj0O92fORv4I3cJivLosq.
Пример экспорта записи архива в формате PDF доступен по ссылке.
Сервис доступен по адресу - https://www.novotest.info.
Самым популярным портативным прибором для определения твердости в мире является твердомер по методу Либа, такие как NOVOTEST T-D2, NOVOTEST T-D3, однако есть задачи, которые решить с помощью этого метода очень трудно или вовсе невозможно. Это связано с физикой метода, которая предполагает массивность объекта контроля, для обеспечения инертности изделия при ударе бойка датчика Либа о поверхность с заданной силой. Для решение более широкого спектра задач по оперативному измерению твердости металлов наша компания предлагает твердомеры, которые реализуют метод ультразвукового контактного импеданса в соответствии со стандартом ASTM A1038. В качестве индентора в данных приборах выступает вибрирующий стержень (механический резонатор) с алмазным наконечником, при внедрении в материал, собственная частоты резонатора изменяется, на основании чего и производится вычисление твердости. Данный метод хорошо зарекомендовал себя по всему миру и применяется в промышленности уже более 50-ти лет.
Наиболее современным и продвинутым ультразвуковым прибором НОВОТЕСТ является ультразвуковой твердомер НОВОТЕСТ Т-У3, основными преимуществами прибора является:
Ультразвуковой твердомер НОВОТЕСТ Т-У3 позволяет измерять изделия от 1 мм толщиной без дополнительных приспособлений, и даже менее с использование специально приспособления для тонких листов, что делает его уникальным среди аналогов.
С помощью данного прибора пользователь может без дополнительной фиксации и оснасток проводить контроль твердости изделий массой всего от 100 г.
В отличии от стандартного датчика Либа, датчику ультразвукового твердомера нужна площадь всего в несколько квадратных миллиметров для того чтобы провести замер твердости. Это позволяет проводить измерение твердости в труднодоступных местах, изделий сложной формы, сварного шва и зоны термического влияния, зубьев шестерни и т.д.
Отпечаток после измерения твердости ультразвуковым методом составляет несколько микрон, и практически не обнаруживается невооруженным глазом, в сравнении с методом Либа отпечаток которого составляет около 500 мкм в диаметре, в зависимости от твердости. Это делает также возможным измерение твердости упрочненных слоев материалов (азотирование, цементация и пр.).
Датчик Ультразвукового твердомера Т-У3 имеет специальную насадку, которая обеспечивает перпендикулярность внедрения индентора в поверхность объекта контроля и минимизирует вероятность ошибки оператора. Также специальная шайба насадки может быть установлена обратной стороной для работы с радиусными поверхностями разного диаметра. Равно как и может быть снята с датчика, в этом случае тонкий носик преобразователя можно установить в пазы или в узкие точки изделия, где необходимо провести замер твердости.
В стандартной комплектации прибор поставляется с датчиком усилие внедрения индентора которого составляет 50Н (5кгс), этот датчик является наиболее универсальным и решает 90% задач, которые могут быть решены с помощью данного метода. Однако в особых случаях есть необходимость применения датчиков с усиленной или сниженной нагрузкой на резонатор, основные особенности и области применения представлены в таблице:
Модель
Нагрузка
Особенности
Основные применения
У1 (98Н)
98Н
(10 кг)
Специальный тип преобразователя с увеличенной нагрузкой. Для проведения измерения необходимо приложить нагрузку 10 кгс (задается автоматически преоб-разователем).
Малые требования к чистоте поверхности.
- Термообработанные и цементированные детали с плохоподготовленной поверхгостью.
- Измерение на лопатках, на вну-тренней поверхности труб, отве-рстий с высокой шероховатостью.
У1 (50Н)
50 Н
(5 кг)
Основной тип преобразователя для решения большинства задач измерения твердости. Для проведения измерения необходимо приложить нагрузку 5 кгс (задается автоматически преоб-разователем).
Средние требования к чистоте поверхности.
- Термообработанные и цементированные детали, например, валы, турбины, шестерни, зубья, сварные швы, зоны термического влияния.
- Измерение в канавках, на зубьях, в пазах, на радиусных поверхностях.
- Измерение на лопатках, на вну-тренней поверхности труб, отве-рстий.
У1 (10Н)
10 Н
(1 кг)
Преобразователь с уменьшенной нагрузкой - предназначен для измерения твердости изделий с повышенными требованиями к размеру отпечатка (шлифованные, полиро-ванные поверхности), для измерения твердости тонких поверхностных упрочненных слоев. Для проведения измерения необходимо приложить нагрузку 1 кгс.
Более требователен к чистоте поверхности, по сравнению с У1 (50Н).
- Азотированные и цементиро-ванные поверхностные слоя пресс форм, штампов, матриц, тонкостенные детали.
- Подшипники, боковые поверх-ности зубьев, пилы.
- Измерение твердости тонких упрочняющих покрытий.
- Измерение на изделиях после тщательной механической обработки.
Единственный в мире портативный твердомер со встроенной фотокамерой, который позволяет сохранять изображение объекта контроля с фиксированными точками значения твердости на его поверхности. Также прибор может поставляться с беспроводным принтером, который позволяет оперативно распечатать протокол измерений не отходя от объекта контроля.
Твердомеры NOVOTEST отличаются высокой надежностью. Датчик ультразвукового твердомера позволяет выполнить более 200 тысяч измерений без необходимости выполнения ремонта или замены, а исполнение электронного блока позволяет использовать его в достаточно сложных условиях эксплуатации. При соблюдений правил эксплуатации, срок службы твердомера составляет более 10 лет. Мы уверены в качества нашего оборудования и поэтому гарантийный срок на приборы составляет 3 года!
НОВОТЕСТ представляет новый подход в контроле качества, объединяя проверенные временем технологии измерений и инновационные возможности при использовании современных цифровых устройств.
Теперь вы можете подключить свой прибор к смартфону под управлением Андроид и перейти на новый уровень удобства использования твердомеров!
В приложении доступны все функции прибора (измерение, калибровка, архивация, настройка и пр.), а также инновационные принципы протоклирования результатов, передачи и хранения архивов, интуитивно понятный интерфейс, большой экран, тачскрин, интернет - все это теперь стало доступно при использовании твердомера. Функции, которые недоступны ни в одном твердомере в мире!
Представьте себе, что вы производите измерение твердости ответственного узла в Одессе. А ваш руководитель в Киеве ожидает результатов тестирования, для дальнейшего принятия решения по работе с сомнительным поставщиком. Результаты нужно получить оперативно, точно, с привязкой к изделию и в удобном виде.
Раньше это бы заняло целую вечность: записать на бумажку, обозначить объект контроля, найти ПК, создать файл в соответствующий программе, внести в нее данные, формулы расчёта статистических данных, зайти в почту, написать короткое письмо, прикрепить файл и отправить.
Сейчас - вы едете на место контроля с твердомером и смартфоном. Производите контроль, фотографируете изделие и автоматически привязываете твердость к местам на изделии, записываете аудиозаметки, чтобы быстро сохранить нужную информацию не используя клавиатуру, потом снимаете видео объекта для наглядности несоответствий. Сохраняете измерения в базу данных прибора, которая автоматически синхронизируется с компьютером в офисе в Киеве. Пока вы заканчиваете контроль ваш руководитель уже смотрит видео с места проведения измерения, видит значения твердости и места замера визуально, а также параллельно смотрит результаты измерений Вашего коллеги, который поехал контролировать другое изделие во Львов. Теперь осталось только принять решение о дальнейших действиях.
Вечером, в гостинице вы готовите отчет для заказчика - вам достаточно нажать одну кнопку в приложении и отчет готов. И сразу же его отправляете из приложения на почту или в Вайбер клиенту.
Измерение твердости с полноценным онлайн документированиемв любой точке мира
Доступны возможности, о которых ранее вы не могли себе даже представить
NOVOTEST Lab - это ваша настоящая лаборатория в кармане!

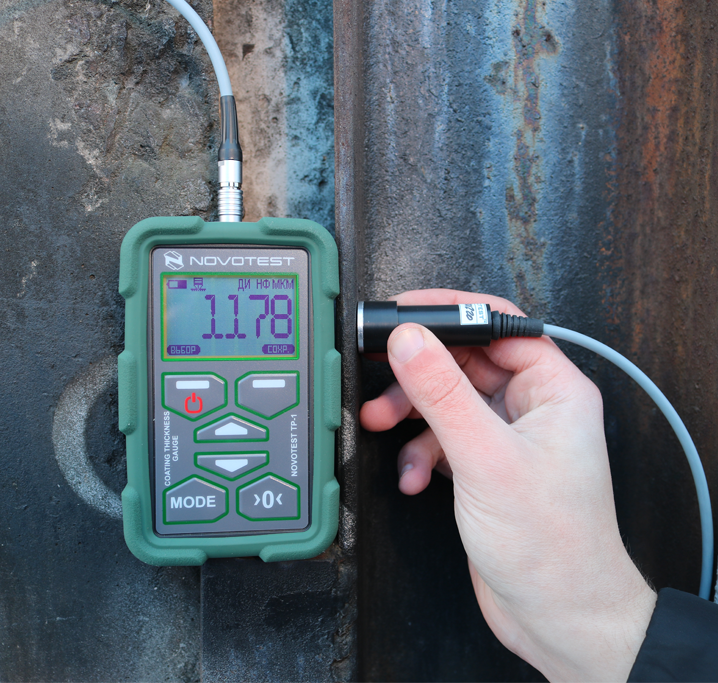

Результаты измерения, настройки и калибровки твердомера, ультразвукового толщиномера и толщиномера покрытий в одном устройстве - инновационное приложение NOVOTEST для смартфонов на базе Android.Это настоящая лаборатория у Вас в кармане.
Никогда еще возможности приборов не были так широки! С помощью Bluetooth-соединения Ваш смартфон способен управлять всем функционалом твердомера, ультразвукового толщиномера и толщиномера покрытий NOVOTEST без применения проводов. Интуитивно понятный интерфейс самого приложения, доступ в Интернет, к почте и мессенждерам, сенсорный экран, камера, микрофон и GPS приемник мобильного устройства делает использование приборов NOVOTEST еще удобнее и универсальнее.
Единое приложение для трех типов приборов.
Теперь пользователю становится доступно с помощью смартфона то, что ранее было невозможно сделать ни в одном приборе в мире!
Подробная информация об измерениях:
Уникальные возможности документирования результатов
Дополнительная информация об измерениях - фотографии объекта с установкой меток со значениями контроля, видео- и аудио- заметки, привязка места измерения к картам Google.
Встроенный генератор отчетов
Формирование комплексного отчета о проведенном контроле с отображением всех имеющихся данных об измерении включая информацию об операторе и его подпись.
Поделитесь результатами с коллегами и заказчиками в один клик
Множество вариантов отправки готового отчета о контроле – в виде PDF файла, архива или QR-кода для доступа к электронному варианту в сети, с прямой передачей на ПК, по почте или через мессенджер.
Сервис онлайн архива доступен по адресу - https://www.novotest.info.
Архив результатов в смартфоне
Хранение полной информации обо всех проведенных измерениях – индивидуально настраиваемым списком и папками, в форме календаря или меток на карте.
Сервис исполнителей
Расширенная работа с геолокацией Google - построение маршрута и сопровождение до места проведения измерения.
Регистрация в качестве подрядчика готового выполнить заказ на измерения либо отображение ближайшего пользователя прибора, оказывающего услуги по измерению с помощью приборов NOVOTEST.
И многие другие функции станут вам доступны с системой NOVOTEST Lab.
NOVOTEST Lab - Ваша лаборатория в кармане!
Твердомер Т-У3 реализует все возможности метода ультразвукового контактного резонанса (UCI) для измерения твердости и при этом имеет уникальный набор функций по документированию результатов контроля. Использование режима интеллектуальной фильтрации измерений позволяет существенно повысить точность контроля.
Ультразвуковой твердомер позволяет измерять твердость легких и тонких изделий, чем выгодно отличается от динамического твердомера. Возможность выбора датчиков с различной нагрузкой позволяет использовать твердомер на поверхностях с повышенной шероховатостью, а также измерять твердость покрытий и поверхностного упрочнения (азотирование, цементация и пр).
Измерительная часть прибора - алмазный индентор специальной формы и применение современных методов цифровой обработки сигналов позволяют достигнуть очень высокой точности измерения. При правильной подготовке поверхности точноть измерния ультразвуковым твердомером может быть выше, чем стандартным стационраным прибром измерения твердости.
Твердомеры NOVOTEST отличаются высокой надежностью. Датчик ультразвукового твердомера позволяет выполнить более 200 тысяч измерений без необходимости выполнения ремонта или замены. При соблюдений правил эксплуатции, срок службы твердомера составляет более 10 лет. Мы уверены в качества нашего оборудования и поэтому гарантийный срок на приборы составляет 3 года!
Самый функциональный ультразвуковой твердомер. Обладает всеми преимуществами ультразвукового твердомера Т-У2, но при этом прибор дополнительно:
Перед каждым использованием прибора рекомендуется проверять его работоспособность и точность калибровки на стандартных мерах твердости. Очень рекомендуем приобрести их дополнительно, в случае их отсутствия.
В стандартный комплект поставки входит все необходимое для начала работы - прибор, датчик, аккумуляторы с зарядным устройством, паспорт и руководство по эксплуатации. Весь этот комплект помещен в фирменный ударопрочный кейс.
20 - 7090 - 450230 - 940370 - 1740
Стандартный комплект:
Рекомендуем заказать дополнительно:
